การตั้งค่าและการเริ่มต้นใช้งานโปรแกรม Arduino IDE อย่างง่ายๆ ^^
1. บอร์ด Arduino
2. โปรแกรม Arduino IDE ดูวิธีดาวน์โหลดและติดตั้งได้ที่ คลิ๊ก!!
ในบทความนี้ผู้เขียนขอยกตัวอย่างด้วยบอร์ด Arduino UNO R3 นะคับ เพราะเป็นรุ่นยอดนิยม
เอาล่ะ! ถ้ามีทุกอย่างพร้อมแล้วก็ลุยกันได้เลย (^_^)
1. เชื่อมต่อบอร์ด Arduino เข้ากับคอมของเราผ่านทางพอร์ท USB แล้วเปิดโปรแกรม Arduino IDE จะปรากฏหน้าต่างดังรูป
2. การตั่งค่า Board ให้เราไปที่ Tools >> ฺBoard >> เลือก Arduino UNO กรณีใช่รุ่นอื่นก็เลือกให้ตรงกับรุ่นที่ท่านผู้อ่านใช้งานนะคับ

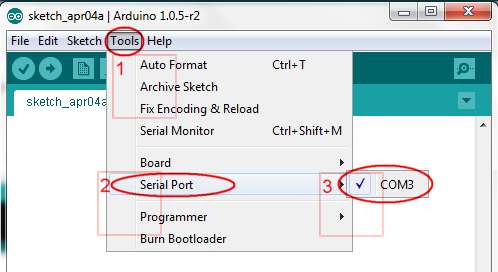

3.การตั่งค่า Port ใช้งาน ให้เราไปที่ Tools >> Serial Port >> เลือก COM....
หากท่านผู้อ่านไม่ทราบว่าบอร์ด Arduino ใช้พอร์ทอะไรอยู่สามารถเข้าไปดูได้โดยคลิ๊กขวาที่ My Computer เลือก Properties >> เลือกที่ Device Manager >> Ports(COM & LPT)
ก็เป็นอันสิ้นสุดการตั้งค่าโปรแกรม Arduino IDE ไปแล้ว ต่อไปเรามาทำความรู้จัก ปุ่มทำงานหลักๆของโปรแกรม Arduino IDE กันดีกว่า
หน้าตา Console หลักๆของโปรแกรม Arduino IDE
ปุ่ม Verify ใช้สำหรับตรวจสอบโค๊ดที่เขียนเพื่อหาข้อผิดพลาด (Ctrl + R)
ปุ่ม Upload ใช้สำหรับตรวจสอบแล้วทำการเขียนโค๊ดไปยังบอร์ด Arduino (Ctrl + U)
ปุ่ม New ใช้สำหรับสร้างไฟล์ Sketch ขึ้นมาใหม่ (Ctrl + N)
ปุ่ม Open ใช้สำหรับเปิดไฟล์ Sketch ที่เราบันทึกเอาไว้ (Ctrl + O)
ปุ่ม Save ใช้สำหรับบันทึกไฟล์ Sketch (Ctrl + S)
ปุ่ม Serial Monitor ใช้สำหรับเรียกใช้ตัวสื่อสารแบบ Serial (Ctrl + Shift + M)
โอเคคับตอนนี้เราได้ทำการตั้งค่าการใช้งานโปรแกรม Arduino IDE พร้อมทั้งรู้ปุ่มใช้งานหลักๆแล้ว ต่อไปเราจะเริ่มเขียนโปรแกรมควบคุม LED อย่างง่ายๆกัน นับว่าเป็นโชคดีของผู้อ่านนะคับที่บอร์ด Arduino มีการติดตั้ง LED ที่จะใช้ทดสอบโค๊ดมาด้วยแล้วบนบอร์ด ซึ่งต่ออยู่กับขา D13 เอาล่ะในเมื่อพร้อมแล้วก็ลุยกันเลยดีกว่า
1. เชื่อมต่อบอร์ด Arduino เข้ากับคอมของเราผ่านทางพอร์ท USB แล้วเปิดโปรแกรม Arduino IDE ขึ้นมา
2. พิมพ์โค๊ดโปรแกรมตามด้านล่างนี้
int led = 13;
void setup ( )
{
pinMode(led, OUTPUT);
}
void loop ( )
{
digitalWrite(led, HIGH);
delay(1000);
digitalWrite(led, LOW);
delay(1000);
}
3. ทำการ Verify โค๊ดที่เขียนเพื่อตรวจสอบดูว่าโปรแกรมผิดพลาดหรือไม่
4. ทำการ Upload โค๊ดลงบอร์ด Arduino
เมื่อเราทำการอัพโหลดโค๊ดเสร็จแล้วจะสั่งเกตุได้ว่า LED ที่ขา D13 กระพริบ ติด/ดับ สลับกันเป็นระยะเวลาห่างกัน 1 วินาที ไปเรื่อยๆไม่มีที่สิ้นสุด
อธิบายคำสั่ง
const int led = 13 ; // เป็นการสร้างตัวแปร int ชื่อ led โดยกำหนดให้มีค่า = 13
ในส่วนของ void setup ( )
{
pinMode(led, OUTPUT); // ใช้คำสั่ง pinMode กำหนดให้ตัวแปร led เป็น output
}
ในส่วนของ void loop ( )
{
digitalWrite(led, HIGH); // ใช่คำสั่ง digitalWrite กำหนดให้ตัวแปร led ส่งค่าออก HIGH(ติด)
delay(1000); // หน่วงเวลา 1000mS = 1วินาที
digitalWrite(led, LOW); // ใช่คำสั่ง digitalWrite กำหนดให้ตัวแปร led ส่งค่าออก LOW(ดับ)
delay(1000); // หน่วงเวลา 1000mS = 1วินาที
}
ในตอนนี้ท่านผู้อ่านคงพอจะมีความเข้าใจในการใช้งานโปรแกรม Arduino IDE ขึ้นมาบ้างแล้วนะคับ ในบทความหน้าจะเป็นการสร้างโปรเจ็ค Arduino อย่างง่ายๆ เพื่อเป็นแนวคิดในการต่อยอดเป็นโปรเจ็คต่างๆ (^_^)
